简介
聚四氟乙烯（PTFE）与三元乙丙橡胶（EPDM）复合垫片是一种结合了PTFE优异化学惰性和EPDM优良弹性的高机能密封资料，专为解决极端工况下的密封难题而设计。。PTFE+EPDM复合垫片通过资料创新实现了：：
? 化学防护（PTFE层）与"弹性密封"（EPDM层）的美满结合
? 解决传统PTFE垫片冷流问题的经济规划
? 出格适合温度循环、"压力颠簸"和"侵蚀性介质”共存的复杂工况
选型时需重点评估：：介质渗入性、温度颠簸领域和压力循环频率，建议索取资料兼容性测试汇报。。对于极端工况，可思考PTFE/FFKM（全氟醚橡胶）等更高机能组合。。
资料组成与结构
- 面层资料：：纯PTFE或改性PTFE薄膜（厚度0.1-0.5mm）
- 提供化学防腐樊篱
- 低摩擦理论削减粘附
- 基层资料：：EPDM橡胶层（厚度1-5mm）
- 提供弹性赔偿能力
- 吸收机械振动和位移
- 复合工艺：：
- 化学粘接（需界面活化处置）
- 热压复合（PTFE熔点327℃ vs EPDM耐温150℃）
主题肠能优势
机能
PTFE层的贡献
EPDM层的贡献
耐化学性
招架98%的强酸强碱
耐弱酸/碱和极性溶剂
密封弹性
险些无弹性
压缩率30-50%，回弹率>80%
温度适应性
-200~260℃不变
-50~150℃有效工作
装置便捷性
低摩擦系数(0.04)便于装置
高摩擦系数(0.8)预防移位
经济性
削减昂贵PTFE用量
低成本橡胶基体降低成本
关键机能参数
参数
典型值
测试尺度
压缩应力
15-50 MPa（@25%压缩量）
ASTM F36
蠕变松弛率
<15%（2000小时@150℃）
ASTM F146
化学耐受性
通过NORSOK M-710尺度
ISO 23936-2
爆破压力
≥10倍额定压力
ASME B16.20
合用介质pH值
0-14（持久）
ASTM D543
典型利用场景
- 化工行业：：
- 强侵蚀性介质法兰密封（如硫酸厂反映釜）
- 氯碱工业电解槽密封
- 制药设备：：
- CIP/SIP系统密封
- 生物反映器法兰
- 能源领域：：
- LNG低温管道密封（-160℃）
- 地热系统高温高压密封
- 食品加工：：
- 强酸洗濯设备（切合FDA 21 CFR 177.1550）
- 高温蒸汽灭菌管道
与纯PTFE垫片的对比
对比项
PTFE+EPDM复合垫片
纯PTFE垫片
密封靠得住性
弹性赔偿能力优
易产生冷流泄漏
装置预紧力
需螺栓载荷降低40%
必要高预紧力
耐压颠簸
适应压力颠簸>10bar
仅合用不变压力
使用寿命
动态工况寿命耽搁3-5倍
易蠕变失效
成本
价值高20-30%
经济型选择
特殊改性种类
- 导电型：：增长碳粉的PTFE层（理论电阻<10?Ω）
- 加强型：：内置不锈钢丝网（耐压提升至PN100）
- 食等第：：白色EPDM+超纯PTFE（通过3-A Sanitary尺度）

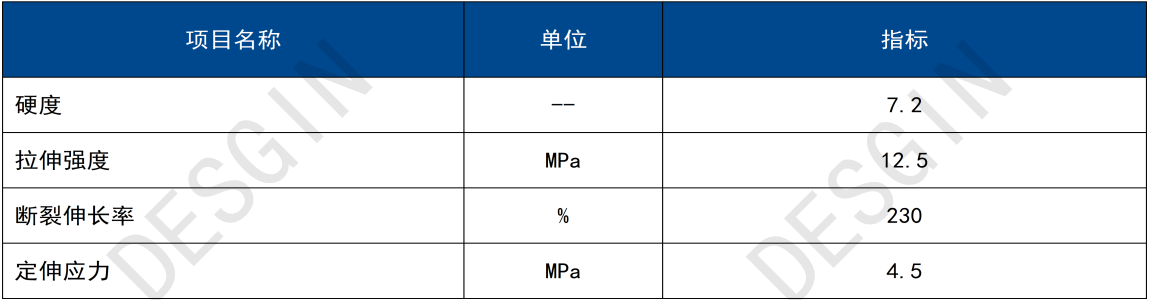

技术指标：：

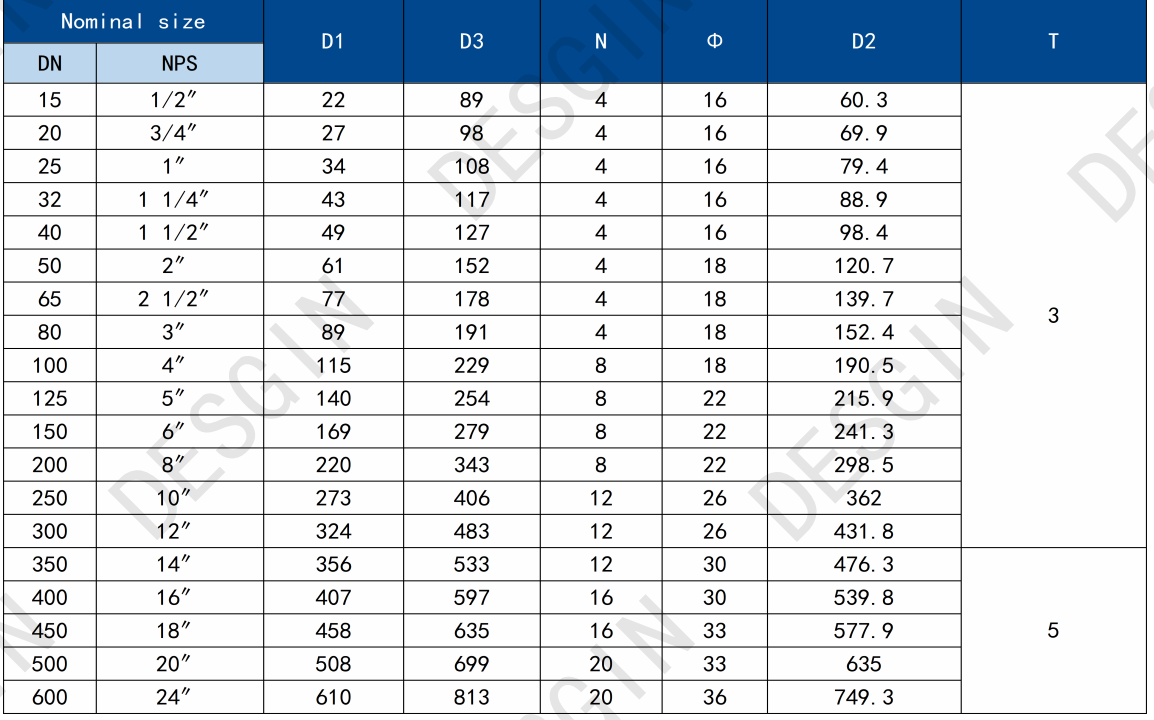

规格：：
