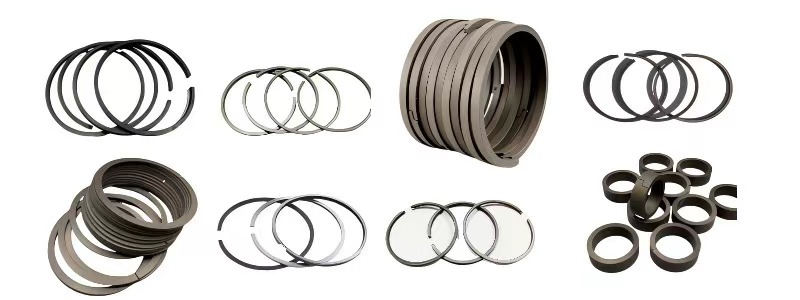

产品概述
活塞环是发起机主题密封元件，，装置在活塞环槽内，，重要承担密封点火室、调节机油、传热导温三大职能。。现代高机能发起机通常选取"两气一环"设计（2道气环+1道油环）。。
主题类型与技术参数
类型
材质组成
理论处置
典型厚度
合用场景
第一道气环
球墨铸铁+钢带复合
镀铬/喷钼（0.1-0.15mm）
1.2-1.5mm
高压燃气密封
第二道气环
灰铸铁/合金铸铁
磷化处置
1.0-1.2mm
辅助密封与导热
油环
不锈钢钢带+螺旋衬簧
超精磨削（Ra≤0.2μm）
0.6-0.8mm
刮油与油膜节制
注：：赛车发起机可能选取PVD氮化铬涂层，，厚度精确节制在8-12μm*
关键机能指标
参数
尺度值
测试步骤
机能影响
径向弹力 (N)
15-50（气环）
DIN 7877
决定初始密封性
端隙 (mm)
0.3-0.6（缸径100mm）
SO 6621-3
热膨胀赔偿空间
漏光度
≤30°弧长/缸孔
专用检漏仪
影响窜气量（≤3L/min为优）
耐磨性
≤0.1μm/1000km
台架试验
镀铬层寿命＞20万公里
资料科技进展
- 新型复合伙料：：
微观结构电镜图
选取短切碳纤维（5-8wt%）加强铸铁基体，，使抗拉强度提升40%
- 理论工程技术：：
- 激光纹理化（Laser Micro-Texture）：：在环理论加工20-50μm微坑，，储油量增长300%
- 类金刚石涂层（DLC）：：摩擦系数降至0.05-0.08
选型匹配指南
步骤1：：确定基础参数
- 缸径尺寸（公差±0.01mm）
- 活塞环槽宽度（建议间隙0.04-0.08mm）
步骤2：：工况适配
发起机类型
推荐配置
涡轮增压柴油机
第一环：：钢制梯形环+CrN涂层
混动发起机
低张力油环（径向力≤10N） |
高转速汽油机
全环组DLC涂层+0.8mm薄型设计
行业尺度对照
尺度系统
主题要求
检测项目
JIS B8032
径向压力散布误差≤15%
压力散布测试仪
SAE J1647
高温（250℃）弹力维持率≥85%
热态弹力测试台
GB/T 1149
残存变形量≤0.5%（200h耐久后）
三维坐标丈量仪
技术发展趋向
- 智能活塞环：：嵌入微型传感器实时监测环温/磨损
- 自修复涂层：：含微胶囊光滑剂，，磨损时自动开释
- 超轻型设计：：钛合金基体（比传统减重40%）
（注：：具体参数需凭据发起机型号匹配，，建议提供缸体图纸进行结合仿真分析
活塞环利用领域简介
活塞环作为发起机的主题部件，，宽泛利用于各类动力机械中，，其重要职能是密封点火室、节制机油和传导热量。。以下是活塞环的重要利用领域：：
1. 汽车发起机
- 汽油乘用车：：选取薄型低张力设计，，削减摩擦损失
- 柴油商用车：：使用加厚铸铁环，，接受更高发作压力
- 新能源混动：：优化设计的低摩擦环组，，提升能效
2. 工程机械
- 挖掘机/装载机：：强化耐磨镀层，，适应恶劣工况
- 农用机械：：特殊防锈处置，，应对高湿度环境
3. 船舶动力
- 远洋货轮：：超厚环体设计，，确连结久靠得住性
- 快艇发起机：：耐盐蚀涂层，，抵抗海水侵蚀
4. 航空领域
- 活塞式飞机：：轻量化合金环，，满足高转速需要
- 直升机引擎：：精密加工，，保障极端前提下的密封性
5. 工业设备
- 空气压缩机：：自光滑复合伙料环
- 制冷机组：：耐冷媒侵蚀的特殊环型
6. 特种用处
- 赛车引擎：：超硬涂层，，接受极限工况
- 军用设备：：强化结构，，确保战场靠得住性
随着资料科技发展，，现代活塞环通过理论处置（如镀铬、氮化）和结构优化（薄型化、异形截面），，在分歧利用领域都展示出优异的密封机能和耐久性。。选用时需凭据具体工况匹配环材、涂层和结构参数。。
（注：：具体选型需结合发起机参数和使用环境，，建议征询专业技术人员）
